Mauvaise visualisation

[Pikachumab]

Bonsoir à tous,

Je sais que c'est surement une question et une réponse évidente pour certain mais je n'arrive pas à visualiser où serait la lame perpendiculaire sur ce schéma : https://zupimages.net/viewer.php?id=21/02/nrbc.png

Je n'arrive pas à comprendre qui est en arrière de qui

Merci beaucoup d'avance

[Zeepek]

Enfait elle est pas trop visible sur ce schéma, elle est caché (edit enft elle est enlevée, cf le comme de @Herlock) un peu par les masses latérales et le reste. Tiens avec les couleurs c'est plus visible

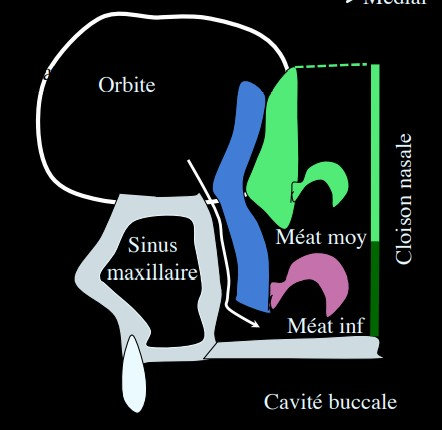

Enfait si tu regarde depuis l'arrière (à la base on était en vu latérale) tu comprends mieux pourquoi on la voit pas. En gros elle tapisserait le fond de l'image de ton premier schéma (et c'est meme pas sur que la lame soit représentée (edit : enft c'est sur elle l'est pas). Là la lame perpendiculaire c'est le "trait" en vert clair dans le 2eme schéma.

J'espere que je t'ai aidé :)) hésite pas a me dire si mes explications/schémas sont pas clairs

Edited January 16, 2021 by Zeepek

[Odontoboulot]

il y a 6 minutes, Zeepek a dit :

Enfait elle est pas trop visible sur ce schéma, elle est caché un peu par les masses latérales et le reste. Tiens avec les couleurs c'est plus visible





C'est pas plutôt la lame qui cacherait les masses et les cornets ?

Edited January 16, 2021 by Odontologie

[Herlock]

Dans le premier schéma de @Zeepek, on a enlevé la lame perpendiculaire, pour n'avoir qu'une vue interne d'une des 2 fosses !

Comme l'a dit @Odontologie, la lame perpendiculaire cache d'abord les cornets supérieur et moyen et ces cornets cachent eux même la masse laterale qui cache la cavité orbitaire

Edited January 16, 2021 by Herlock

[Pikachumab]

c'est parfait et super clair merci les gars @Zeepek@Odontologie@Herlock

[Scorpio]

Heyyy @Choco2troisquatre @Odontologie @Herlock



Juste pour voir le truc différemment :

Ce schéma est une vue de la paroi latérale des fosses nasales. Or, la lame perpendiculaire appartient à la paroi médiale ou cloison des fosses nasales. Par conséquent, on ne la voit pas sur ce schéma. Ce n'est pas qu'elle a été enlevée mais seulement coupée je dirais...



Je me répète beaucoup par rapport aux autres réponses mais c'est pour être sure qu'on soit tous sur la meme longueur d'onde u know ?

Bonne soirée tout le monde!

[Herlock]

il y a 6 minutes, Scorpio a dit :

Ce n'est pas qu'elle a été enlevée mais seulement coupée je dirais...

C'est noté !! Merci @Scorpio
