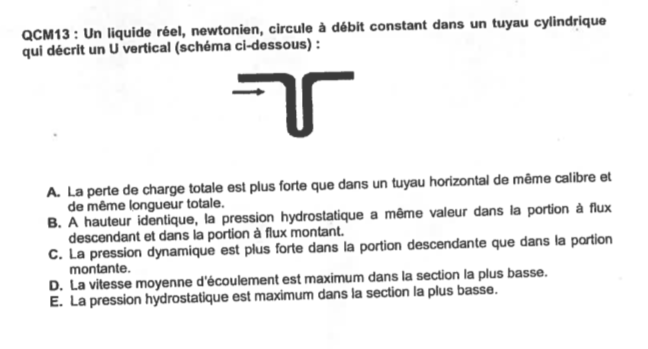

Mariloualb Posted June 1, 2020 Share Posted June 1, 2020 (edited) bonjour ! j'ai de petits soucis avec un QCM du concours de maraicher 2016 (partie physique en commun avec purpan), sur la mécanique des fluides et ça me fait me rendre compte que je ne comprends pas clairement comment varient les différentes pressions dans un tuyau de ce type (peut être que c'est même brouillon pour les tuyaux horizontaux au final...) seul l'item E est juste je ne comprends pas ce qui influe sur les pression statiques, de pesanteur et dynamique selon si l'on se place au début du conduit, à la fin, en haut ou en bas... j'ai les bases, du genre la pression dynamique est constante tout le long du conduit parce que le calibre est identique, mais du coup comment expliquer l'item B... je sais aussi que la pression statique est supérieur dans le bas du conduit parce que la pression de pesanteur est inférieur et que l'on doit compenser (dans le cas ou on a pas de perte de charges), peut on dire que c'est la même chose avec un liquide réel et avec perte de charge ? bref j'ai l'impression de ne pas bien maitriser le sujet ... si quelqu'un est capable de m'aider à ce niveau ce serait vraiment super, merci par avance ! Edited June 1, 2020 by Mariloualb Quote Link to comment Share on other sites More sharing options...
Ancien du Bureau Solution windu Posted June 1, 2020 Ancien du Bureau Solution Share Posted June 1, 2020 Salut ! Je vais essayer de faire un petit point sur les pressions puis sur ce qcm. Tu as plusieurs types de pressions : statique, de pesanteur et dynamique. - la pression statique fait référence à la pression exercée par le fluide (la colonne d'eau au-dessus de toi si tu plonges) ; - la pression de pesanteur c'est la force appliquée par la colonne d'air atmosphérique sur une surface ; - la pression dynamique est la pression exercée par l'énergie cinétique du fluide. Pour la pression statique, la loi de Pascal indique P + hpg = cte or tu sais que p et g pour un fluide donné seront constants. Elle varie donc seulement selon la hauteur pour un fluide donné - plus h augmente, moins tu as d'eau au-dessus de ta tête, plus P est basse. Pour la pression de pesanteur, on considère que la hauteur du conduit n'est pas une influence puisque c'est négligeable et que de faibles variations peuvent être attribuées aussi au milieu dans lequel tu te trouves selon l'altitude. Pour la pression dynamique, elle varie selon la vitesse pour un fluide donné (puisque Ec = 1/2pv2). Si on applique cela pour le qcm : A - faux puisque la perte de charge dépend de la longueur et du calibre du tuyau, donc il y aurait la même perte de charge B - faux car c'est un liquide réel donc la formule de Bernoulli devient P + hpg + 1/2pv2 + chaleur = cte Le débit est constant et on est à hauteur identique donc seuls P et la chaleur sont modifiés : dans la portion à flux montant il y aura déjà eu plus de perte de charge que dans la portion à flux descendant donc la chaleur diminue et P augmente. C - faux puisque le débit est constant donc la pression dynamique aussi D - faux idem puisque le débit est constant il n'y a pas de vitesse maximum E - vrai puisque la colonne d'eau dans la portion basse est plus importante donc la pression statique augmente Quote Link to comment Share on other sites More sharing options...
Mariloualb Posted June 2, 2020 Author Share Posted June 2, 2020 ça marche merci @windu c'est gentil ! Quote Link to comment Share on other sites More sharing options...
