Juliettecolome Posted January 5, 2020 Share Posted January 5, 2020 salut j'ai un petit souci avec la loupe et surtout le plan focal image… dans le TD la question E du QCM 8 nous dit "les mots croisés sont dans le plan focal image de la loupe" et c'est compté faux alors que j'avais mis vrai… est ce que le plan focal image est le plan ou il y a l'image ? quelle soit virtuelle ou réel, ou le plan focal image est le plan ou se trouve le foyer image de la lentille convergente ou divergente…? merci d'avance ! Quote Link to comment Share on other sites More sharing options...
Solution jujuldt Posted January 5, 2020 Solution Share Posted January 5, 2020 Salut Alors le plan focal image est un plan qui se forme perpendiculairement à l'axe optique et qui passe par le foyer image F'. L'image nette se forme dessus Quote Link to comment Share on other sites More sharing options...

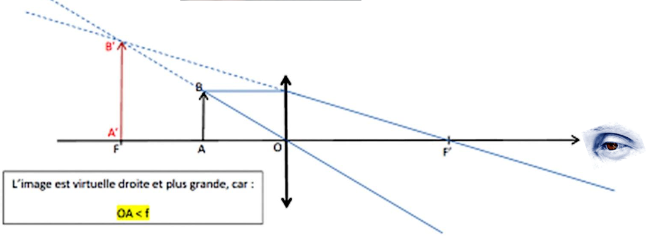

Ancien du Bureau sebban Posted January 6, 2020 Ancien du Bureau Share Posted January 6, 2020 Salut @Juliettecolome Pour compléter la réponse de @jujuldt : le plan focal image est bien le plan perpendiculaire à l'axe optique formé sur le foyer image F'. Toutefois au niveau d'une loupe, la particularité est que l'image est virtuelle et placée du côté de l'objet : elle est donc du côté du foyer et du plan focal objet (F et non F'). Une illustration est proposée dans la diapo dédiée à la loupe : Révélation Quote Link to comment Share on other sites More sharing options...
Juliettecolome Posted January 7, 2020 Author Share Posted January 7, 2020 @jujuldt @sebban oh merci a vous ! Quote Link to comment Share on other sites More sharing options...
