TD QCM8

[happybee]

Et saluut la compagnie!! Je ne comprends a-b-s-o-l-u-m-e-n-t pas comment résoudre ce qcm j'ai rien compris a l'explication du prof en td... he fais comment tout mes traits de construction pour verifier que c'est correct ?

Merci d'avance

[happybee]

Autant pour moi j'ai compris !!!

[Gabin]

Alors reprenons les QCMs dans l'ordre

La première chose à faire est de vérifier si on travaille avec une lentille divergente (flèches inversées) qui aura donc F'OF de gauche à droite ou si on travaille avec une lentille convergente (flèches vers l'extérieur) qui a FOF' de gauche à droite.

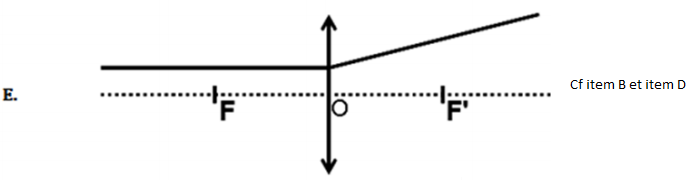

Je t'ai représenté que les tracés importants (donc à faire le jour du concours, ont peut en rajouter, mais ceux ci n'apporterons aucun information supplémentaire).

[happybee]

Le 22/12/2018 à 01:10, Gabin a dit :

Alors reprenons les QCMs dans l'ordre

La première chose à faire est de vérifier si on travaille avec une lentille divergente (flèches inversées) qui aura donc F'OF de gauche à droite ou si on travaille avec une lentille convergente (flèches vers l'extérieur) qui a FOF' de gauche à droite.

Je t'ai représenté que les tracés importants (donc à faire le jour du concours, ont peut en rajouter, mais ceux ci n'apporterons aucun information supplémentaire).

Merci bcp !!!!

[pastèque]

Salut @Gabin,  de ce que j'ai compris :

-quand un rayon arrive parallèle à l'axe optique (côté F) alors il se diffuse en passant par le foyer image F', mais pour la B c'est pas le cas ?

-pour la A, il n'y en a aucun parallèle... comment ça peut être possible ?

Merci

[Gabin]

Salut pastèque, désolé de répondre que maintenant j'avais pas vu ton message...



Attention c'est ça pour une lentille convergente, l'item B est une construction avec une lentille divergente!!



Il y a des parallèles mais je n'est construit ici que les tracés nécessaires pour répondre à l'item
