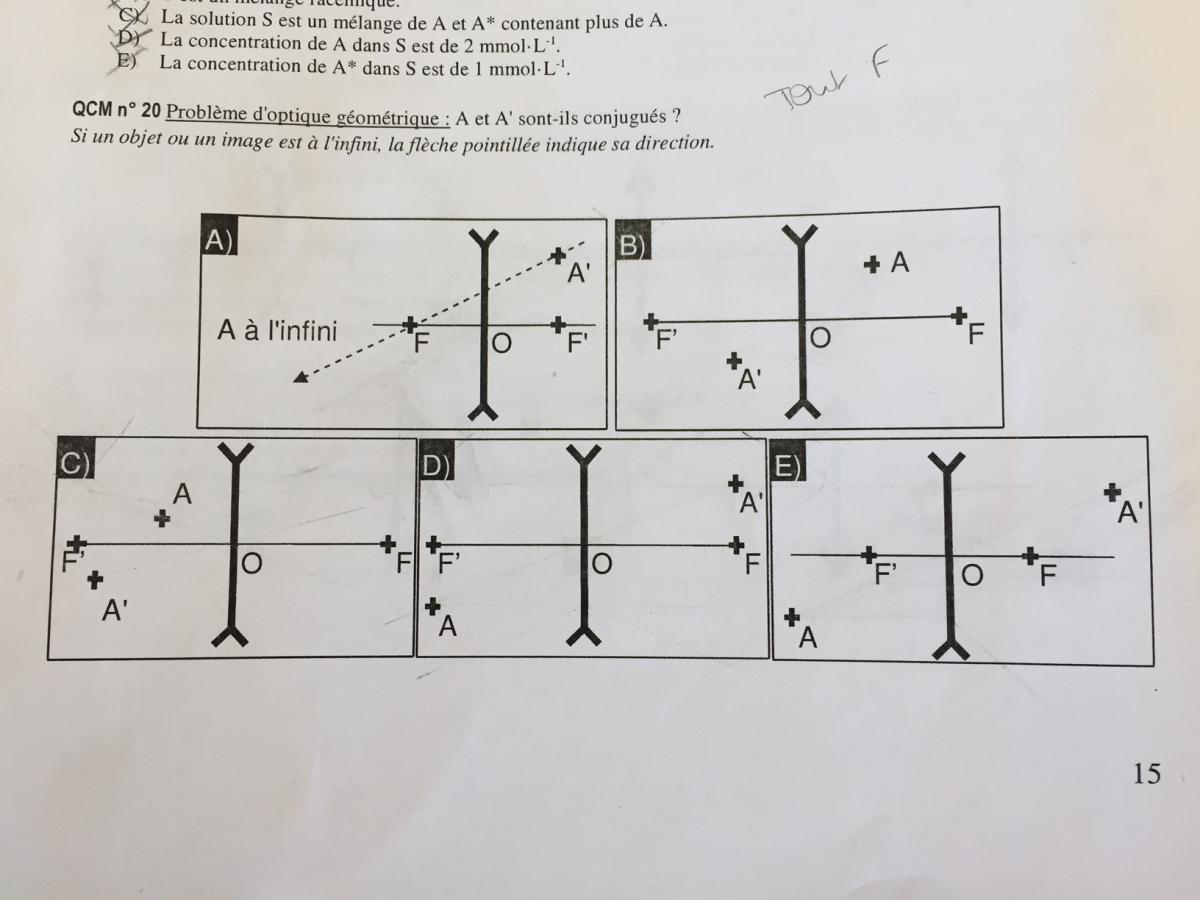

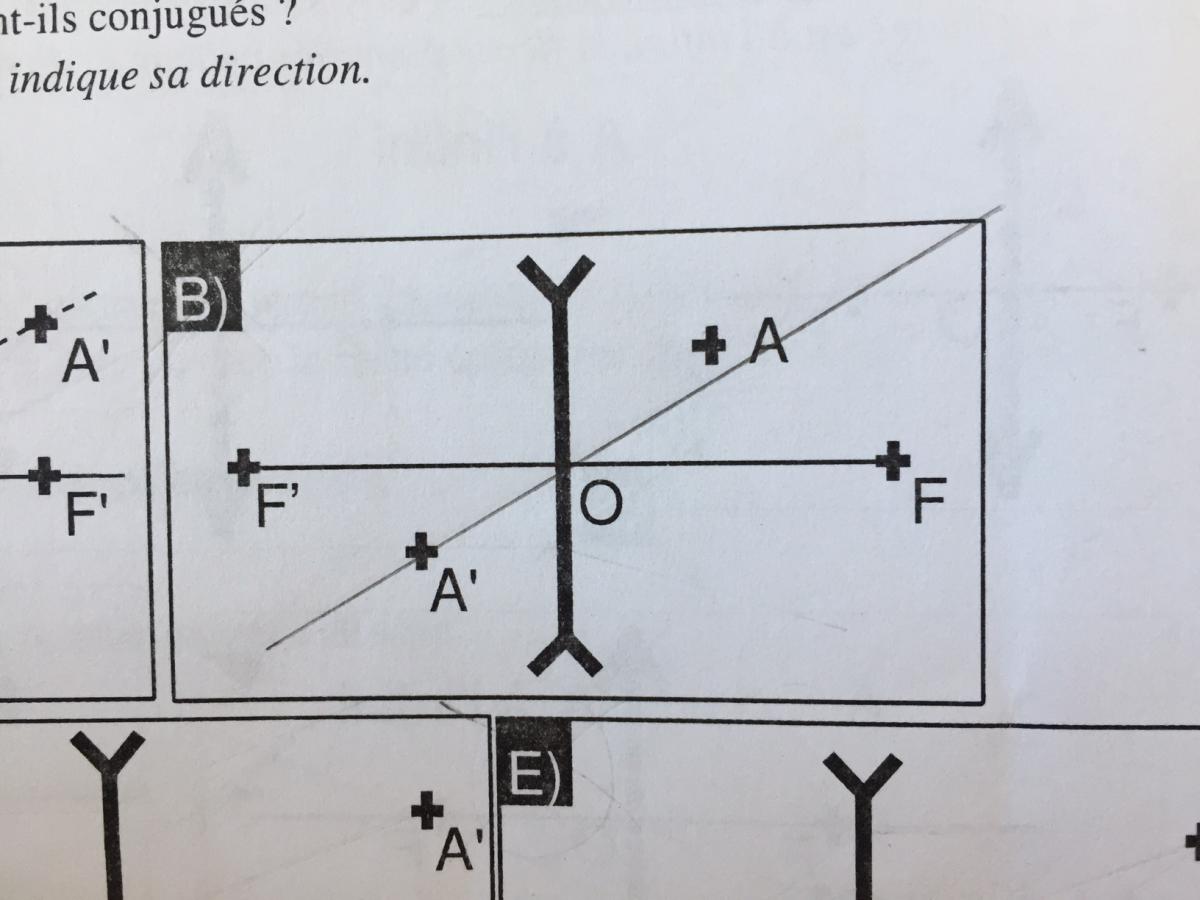

juliettealauze Posted January 10, 2018 Share Posted January 10, 2018 Bonjour! Je n'arrive pas à comprendre comment réaliser le tracer de ces items! J'ai vu que tout était faux mais je ne comprends pas pour tous.. Pour l'item A je ne sais pas comment m'y prendre Pour l'item B je suppose que c'est faux à cause du tracé que j'ai réalisé sur la photo jointe, lorsque A passe par O il ne passe pas par A' donc c'est faux Pour l'item C je pense que c'est faux car on ne peut pas relier A, A' et O Pour les items D et E je pense que c'est parce que F et A' ne peuvent pas être du même côté et F' et A non plus Serait-il possible de m'expliquer la démarche à suivre pour les tracés des lentilles divergentes et est ce que mon raisonnement était bon pour chaque item ? Merci beaucoup Quote Link to comment Share on other sites More sharing options...
Lucas2 Posted January 10, 2018 Share Posted January 10, 2018 Salut ! je t'invite avant toute chose à regarder ce document de tutoweb : http://www.tutoweb.org/tat_librairie/Rangueil/Fiches%20de%20cours%20/Fiche%20Optique%20Construction%20Geo.pdf c'est un petit tuto pour faire les constructions géométriques pour résoudre ce type d'exercice. Si tu n'y arrives toujours pas n'hésite pas à me relancer et je ferais de mon mieux pour t'expliquer ce que tu ne comprend pas. Bonne après midi Quote Link to comment Share on other sites More sharing options...
Lucas2 Posted January 10, 2018 Share Posted January 10, 2018 Quoi qu'il en soit lorsque tu cherche à trouver l'image d'un objet au travers d'une lentille, tu dois toujours tracer les rayons caractéristiques (au moins 2, 3 c'est mieux) pour t'assurer que le point est bon et fait attention aux imprécisions de mesure : dans ton item B ton tracé est légèrement incorrect ce n'est pas pour ça que le l'image est incorrecte (et de toutes façons tu ne peut pas dire le jour du concours qu'un point est faux à cause de cette toute petite différence, le point A' est soit la réelle image, soit complètement à côté). Quote Link to comment Share on other sites More sharing options...
juliettealauze Posted January 10, 2018 Author Share Posted January 10, 2018 D'accord merci beaucoup!! J'ai regardé avant de mettre un message sur le forum mais le fichier sur les tracés ne m'a pas aidé à résoudre ces items.. Je ne comprends vraiment pas comment faire car ce ne sont pas des cas très simples.. J'ai vu sur une des corrections que l'image d'un objet dans le plan du foyer objet aura son image à l'infini, cela aurait pu m'aider à répondre à l'item D sauf que l'objet est dans le plan du foyer image et non objet.. Je ne comprends vraiment pas comment réaliser ces tracés.. Quote Link to comment Share on other sites More sharing options...
Solution Neïla Posted January 10, 2018 Solution Share Posted January 10, 2018 Bonjour bonjour! Alors par définition, D est faux car on n'aurait pas un point mais une image à l'infini quand l'objet est sur le foyer. A est faux je pense que ce serait le cas d'un lentille convergente. Pour E, pas de secret il faut tracer haha Pour C, voilà comment j'aurais justifié que l'item soit faux: http://hpics.li/a4d37fbet il faudrait faire pareil pour B Attends quand même que Lucas vérifie tout ça! Bonne après-midi Quote Link to comment Share on other sites More sharing options...
Lucas2 Posted January 10, 2018 Share Posted January 10, 2018 Oui c'est ça la correction de la C est très juste et il faut faire pareil avec tout le reste malheureusement je n'ai pas sur moi les outils pour te faire tous les tracés maintenant mais je t'invite à venir à la permanence exceptionnelle du TAT demain ce sera plus simple (sauf si tu as compris avec ce que t'as dit Neïla). Quote Link to comment Share on other sites More sharing options...
juliettealauze Posted January 12, 2018 Author Share Posted January 12, 2018 Merci beaucoup j'ai bien compris avec les explications!! Quote Link to comment Share on other sites More sharing options...
