Grossissement d'une lunette ?

[luludst]

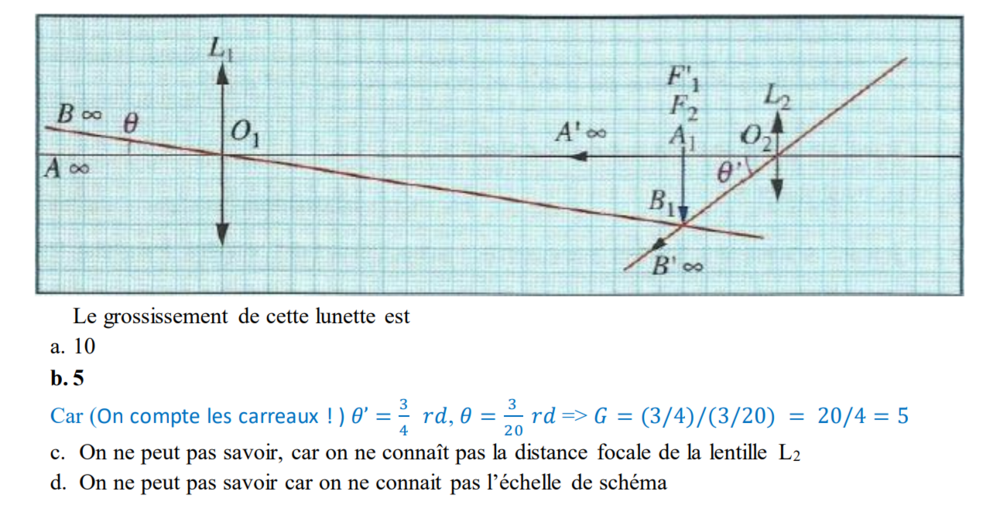

Salut !! Est-ce que quelqu'un pourrait m'aider en m'expliquant comment on arrive à trouver le grossissement de cette lunette ? Même avec la correction je n'arrive pas à comprendre.

(TD semaine 8 instruments d'optique partie 2)

Merci par avance :)

Edited March 1, 2024 by luludst

[Jonathan]

Le grossissement ɣ d'objets situés à l'infini est le rapport entre les angles apparent θ' et incident θ:

ɣ = θ'/θ



Dans le cas d'une lunette afocale (foyers F'1 et F2 confondus), formules trigo:

tan(θ') = A1B1 / F2

tan(θ) = A1B1 / F1



Dans le cas d'objets situés à l'infini, θ et θ´ sont très petits, en radians θ ~ tan(θ) et θ´ ~ tan(θ'):

ɣ = θ´/θ ~ F1 / F2



On compte les carreaux: F1 = 20 et F2 = 4, donc ɣ = 5

[luludst]

Merci beaucoup,

c'est beaucoup plus clair maintenant !
