[Crepanax]

Hola, quelqun pourrait mexpliquer comment on lit le diagramme d'Evans, je n'arrive pas à l'interpreter :)

[mariannémie]

Salut ! Le diagramme d'Evans permet de voir quel va être l'effet dominant en fonction du numéro atomique de (sur l'axe des ordonnées) et l'énergie (sur l'axe des abscisses). En revanche ça ne veut pas dire qu'il y aura uniquement ces effets là.



Bon courage avec tes révisions

[bunot]

Par contre tu peux être sûr que dans certains cas, un effet sera impossible. Exemple (et je crois que c'est le seul en vrai ) la production de paires ne se produit que si l'énergie du photon est supérieure à 1,022 MeV.

[Crepanax]

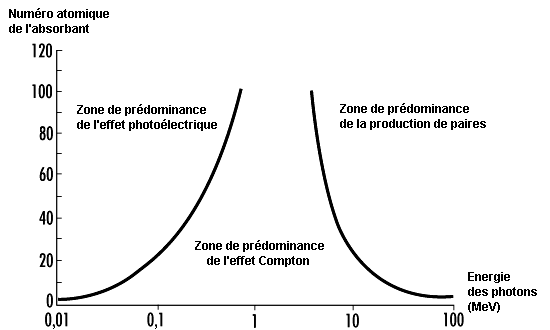

@marianneblanc justement j'ai compris à quoi il servait mais j'arrive pas lire le diagramme, zut, par exemple, sur cette partie du diagramme est-ce-que Pour un photon de 1 Mev, peut importe le Z sur l'axe des ordonnées, il y aura tjr du compton ? :)

[mariannémie]

Ah mince désolée j'avais pas bien compris ta question  Pour un photon de 1 MeV il y aura effectivement de l'effet Compton en majorité. En revanche, si par exemple tu prends un photon de 0,1 MeV émis par un atome avec Z=80, il y aura en majorité de l'effet photoélectrique (mais il pourra quand même y avoir de l'effet Compton).
J'espère que c'est un peu plus clair ...

[Crepanax]

@marianneblanc ça marche merci :)
