Loi des mailles, noeuds

[syncitiotrophoblaste]

Bonjour,



Pour ce circuit je trouve schéma

N = 4

N-1 = 3 lois des noeuds à écrire

Bi = 3

M = Bi - (N-1) = 3 - 3 = 0



mais c'est pas cohérent donc je vois pas ou je me suis trompé





[Gaga]

@syncitiotrophoblastecoucou, alors ici  N=2 , car les "2 noeuds " du haut peuvent être reliés en 1 seul. Pareil pour "ceux" qui sont en bas

Tu peux voir ça grâce à la définition : 1 noeud = intersection de 3 branches, or 1 fil tout seul n'est pas une branche (il faut au moins 1 dipôle).

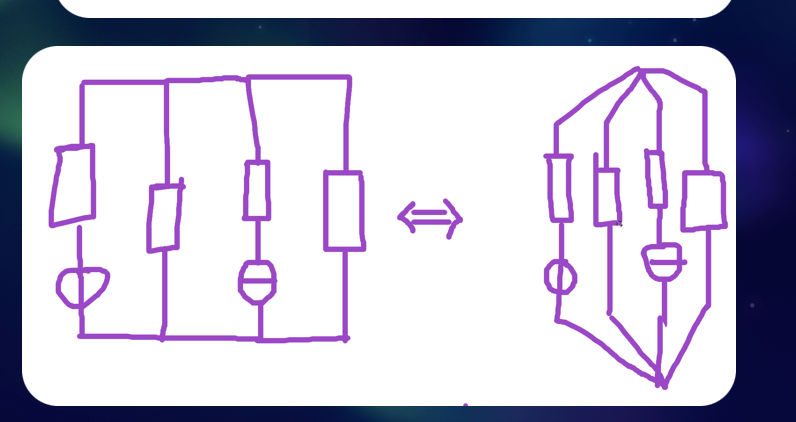

Ou alors en te faisant un schéma équivalent :





[syncitiotrophoblaste]

Okkkk merci beaucoup !
