Optique CCB Rangueil 2019 QCM 20 Item E

[Pihounette]

Bonjour

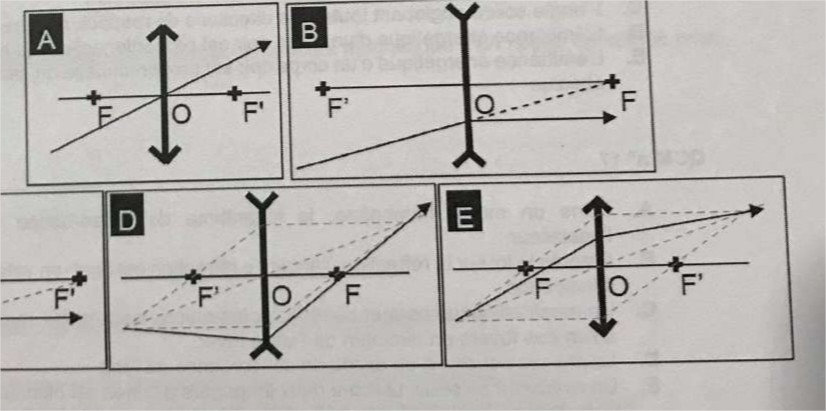

Dans ce QCM, je ne comprends pas pourquoi l'item E est vrai. Le rayon n'est-il pas divergent, alors que la lentille est convergente ?



Merci

[Bryan11]

Salut !

Alors pour l'item E ton rayon est bien convergent (il se rapproche de l'axe optique après la lentille)

Ensuite tu peux voir que ton rayon est issu d'un point objet (à gauche de la lentille), et qu'il croise bien le point image (à droite de la lentille) formé par le croisement des trois rayons caractéristiques qui sont tracés en pointillés :

- le rayon passant par le centre optique qui n'est pas dévié

- le rayon parallèle à l'axe optique à gauche qui passe par le foyer image (F')

-le rayon passant par le foyer objet (F) qui est parallèle à l'axe optique en sortant de la lentille.



N'hésite pas si c'est pas assez clair !



[Pihounette]

C'est parfaitement clair, merci @Bryan11

En fait, j'avais l'impression que le rayon était divergent, car du côté du plan image, il s'éloigne de l'axe optique.
