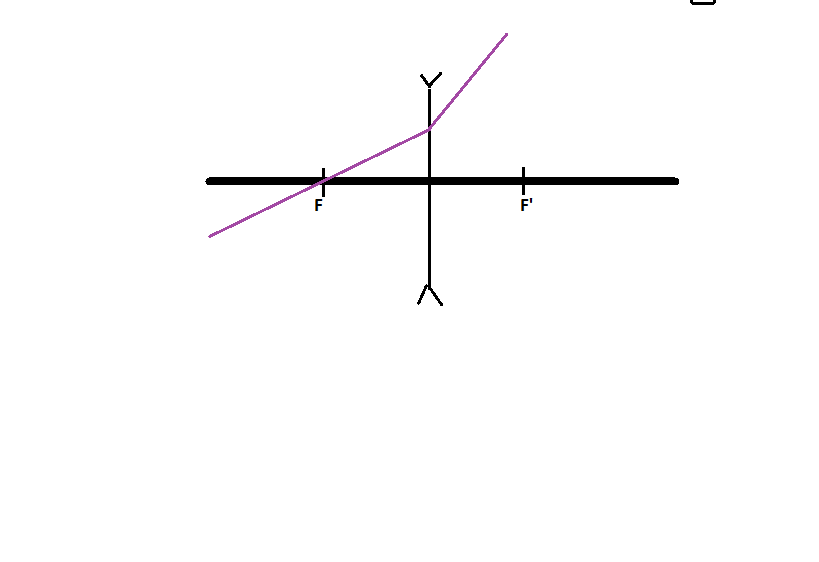

adelinel Posted December 14, 2013 Posted December 14, 2013 Bonjour, je ne comprend pas pourquoi cette construction est juste..
Maria Posted December 14, 2013 Posted December 14, 2013 Regarde bien la lentille : elle est divergente
adelinel Posted December 14, 2013 Author Posted December 14, 2013 Oui oui mais je n'y arrive quand même pas. Je place un point sur le rayon. En tracant un trait qui passe par le centre de la lentille et un parallèle à l'axe, je ne trouve pas que ces 3 traits se croisent pour donner l'image.
adelinel Posted December 14, 2013 Author Posted December 14, 2013 Je viens de re-refaire le tracé et en fait je m'étais trompé sur un rayon, je trouve donc bien un point de croisement mais celui ci n'est pas sur le rayon présenté, mais le rayon est quand même juste ?
Sarra Posted December 14, 2013 Posted December 14, 2013 Salut ! Montre-nous ce que tu obtiens finalement!

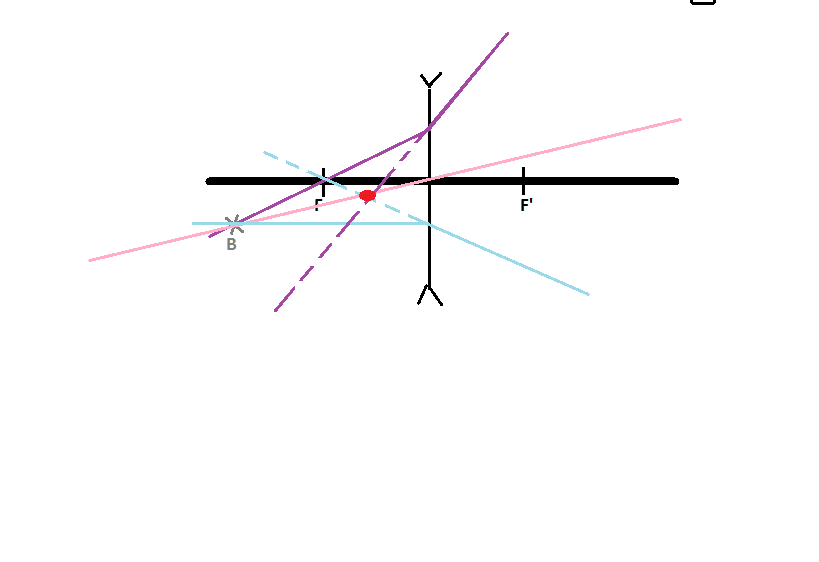

Solution adelinel Posted December 14, 2013 Author Solution Posted December 14, 2013 Donc voilà j'obtiens un croisement au point rouge
Sarra Posted December 14, 2013 Posted December 14, 2013 Je trouve que le tracé du rayon est correct ! Tu as ton rayon violet qui croise bien (enfin son prolongement croise) le rayon rose qui passe par l'origine et donc n'est pas dévié. Tu obtiens en fait l'image de B par la lentille divergente ( --> ton point rouge). Donc ton rayon violet est ok
